# EZ_Draw_Setting 绘图设置

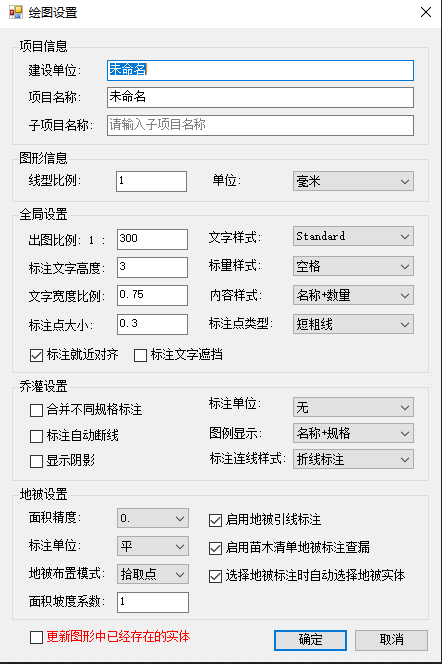

设置绘图环境和参数。

可修改当前图纸绘图相关的参数设置

# 项目信息

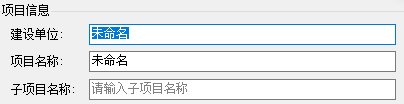

指定图纸所属项目，项目信息显示在苗单分析中。

# 图形信息

用于设置当前图纸的图形参数。

线型比例：
- 用于设置绘图过程中所用线型的线型比例，如当前线型过小，过大或无法显示，可以尝试调整该数值，联动AutoCAD内置 线型管理器 对话框的 全局比例因子 参数。
单位：
- 用于设置当前图纸的绘图单位，联动AutoCAD内置 图形单位 对话框的 插入时的缩放单位 参数。

# 全局设置

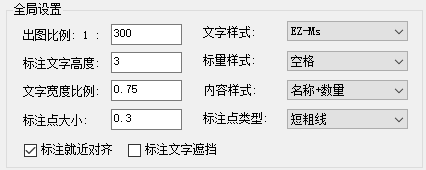

设置图纸中标注以及文字等参数。

出图比例：用于设置图纸出图打印时的缩放比例。
文字样式：
- 用于设置当前图纸中标注文字、地被展示名称文字的文字样式，联动AutoCAD内置 文字样式 对话框的样式列表。
标注文字高度：
- 指定标注上文字大小。
- 主要用于设置当前图纸中标注文字的高度及宽度因子。标注文字高度 参数设置的是图纸按出图比例打印后，交付图纸上的实际测量值。
例如：出图比例设为1:300，标注文字高度设为3，标注点大小设为0.3时，交付图纸上标注文字的实际测量值为高度3，标注点大小的实际测量值为大小0.3，AutoCAD电子文件上标注文字的测量值为高度3300=900，标注点的测量值为大小0.3300=90。
标量样式：
- 用于控制标注文字的展示样式，植物标注文字由植物名称及共用该标注的植物数量（简称标注数量）两部分组成，内容样式用于控制是否显示标注数量，标量样式用于控制植物名称和标注数量间的连接符号， 内容样式 设为名称时， 标量样式 参数设置失效。

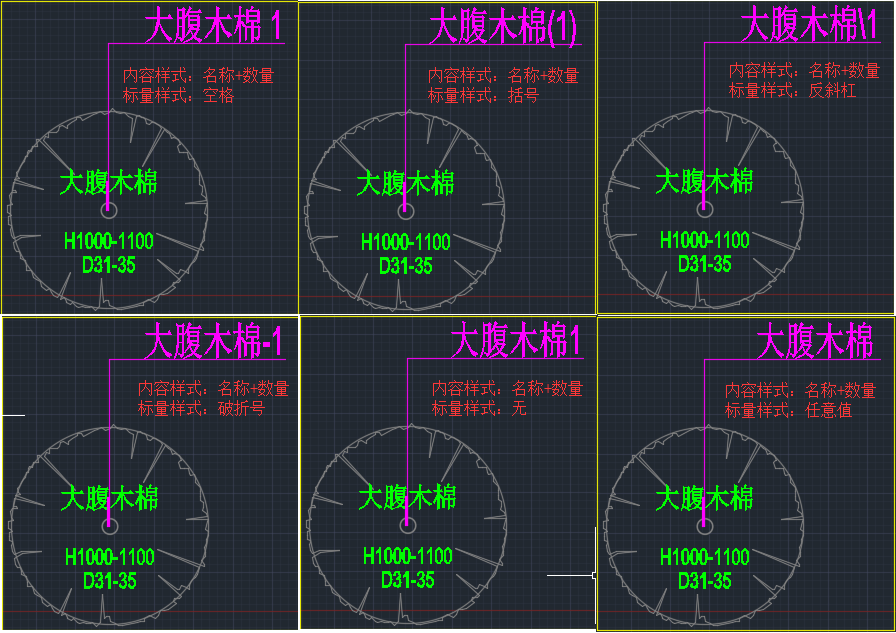

- 效果如下图所示。
文字宽度比例：文字长度与宽度之间的比值（宽/高）。
内容样式：植物标注含有的植物信息内容。
标注点大小：标注起始符号大小，标注点类型 设为短划线时，标注点大小默认值为0.3，标注点大小设置的是短划线的短边值，短划线的长边值为短边值的10倍；标注点类型 设为点时，标注点大小默认值为0.15，标注点类型 设为点时，标注点大小设置的是点的直径值。
标注点类型：设置标注起始点样式。
标注就近对齐：
- 用于设置植物标注时，是否自动捕捉磁吸最近的标注结束点。
- 效果对比如下图所示。
标注文字遮挡：
- 用于设置标注文字是否对其下层图元做遮挡处理。

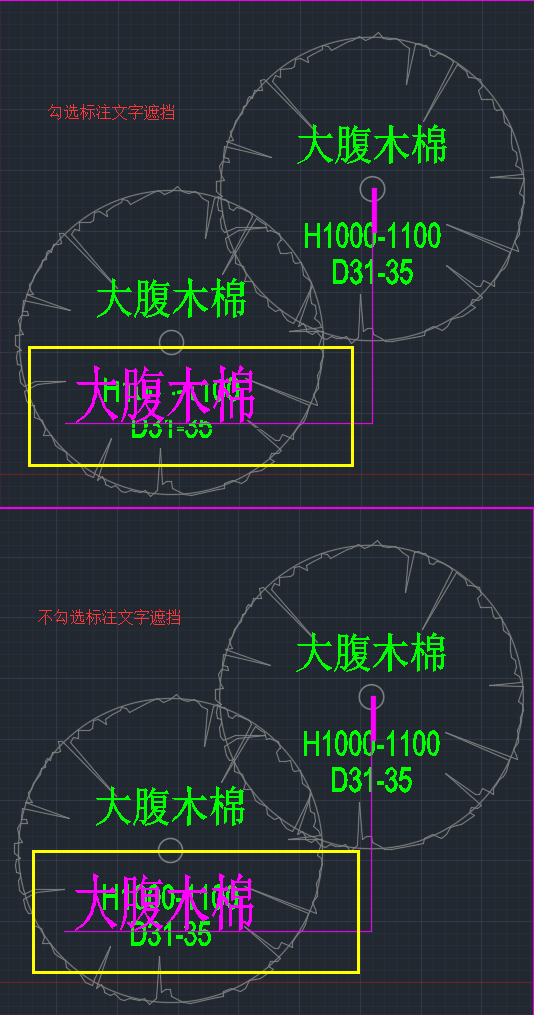

- 效果对比如下图所示。

# 乔灌设置

设置植物相关参数。

合并不同规格标注：多种相同植物类型，不同规格的植物标注将会合并。
标注单位：多棵植物标注统计数量的显示单位。
标注自动断线：多棵植物标注连接线相互交叉时，重叠部分将会自动断开一小段连接线。
图例显示：乔灌植物图例中的显示文字内容。
显示阴影：显示乔灌植物图例的阴影。
标注连线样式：控制多棵植物标注时连接线显示样式。

# 地被设置

设置地被的基本参数。

面积精度：面积统计显示精度。
标注单位：地被标注显示单位。
面积坡度系数：统计面积时斜坡实际面积与投影面积比值（斜面面积/投影面积）。
选择地被标注时自动选择地被实体：点选地被或地被标注时自动选择相应地被与标注。
更新图形中已存在的实体：将相关的参数修改同步到当前图纸的所有对象（该操作耗时，请耐心等待），若不勾选，相关的参数修改仅会影响到当前图纸后续的操作
启用引线标注：地被标注时是否拉出引线。
地被布置模式：拾取点-选择闭合区域内一点，智能识别地被边界线；拾取线-手动选择地被边界线。
启用苗木清单地被标注查漏：生成苗木清单时，是否进行地被标注查漏。
